OPENGL DENGAN DEV C++

PENGENALAN OPENGL

Apa itu openGL ? OpenGL adalah suatu spefikasi grafik yang low-level yang menyediakan fungsi untuk pembuatan grafik primitif termasuk titik, garis, dan lingkaran. OpenGL digunakan untuk keperluan-keperluan pemrograman grafis.OpenGL bersifat Open-Source, multi-platform dan multi-language serta digunakan mendefinisikan suatu objek, baik objek 2 dimensi maupun objek 3 dimensi.

CARA MEMBUAT PROGRAM OPENGL DI DEV C++

1.Sebelum membuat program openGL dengan dev c++ pastikan kita punya berikut ini :

-dev c++

-glut 37

2.Setelah itu buka Dev c++ ,selanjutnya install program openGL

 ( klik tools>>lalu klik package maneger).

(selanjutnya, akan muncul tampilan berikut ini lalu kill install).

(lalu akan muncul tampilan seperti ini .. dan pilih file glut37.zip)

( dan klik install)

3. setelah kita install openGL barulah buat project nya untuk membuat program garis.

(kill file >> klik project)

(klik console application >> beri nama projectnya >> klik ok)

Sintak include digunakan untuk memanggil semua file Header yang dibutuhkan dalam pembuatan program, iostream sebagai input dan output sedangkan glu,glut,gl berguna agar program dapat menggunakan statement-statement OpenGL.

Kemudian Void Vertikal, Void Horizontal dan Void Diagonal adalah function yang digunakan untuk menjalankan program ketika user menginput pada tampilan nilai menu.

cout berfungsi untuk mencetak dan menampilkan string atau kalimat yang berada didalam tanda petik dua.

Cin digunakan untuk membaca yang menyimpan suatu nilai variabel, dimana variabel adalah cin >> a, setelah tanda >> adalah sebuah variabel.

glClear (GL_COLOR_BUFFER_BIT); Digunakan untuk membersihkan layar latar belakang dengan warna hitam.

glPushMatrix (); Digunakan untuk membuat baris kode menjadi tidak berlaku untuk bagian luar.

glColor3f (1.0,1.0,1.0); Digunakan untuk menentukan warna garis/titik.

glBegin (GL_LINES); Digunakan untuk menggambar garis dari titik.

glVertex3f (x+0.5,a+0.5,0.0); Digunakan untuk menentukan titik awal.

glVertex3f (x+0.5,b+0.5,0.0);Digunakan untuk menentukan titik awal.

glEnd (); Digunakan untuk mengakhiri gambar garis dititik akhir.

glPopMatrix (); Digunakan untuk membuat baris kode menjadi tidak berlaku untuk bagian luar.

sintak diatas, menjelaskan bentuk tampilan menu dimana pilihan menu hanya sampai pada angka 4, menu: menunjukkan sebuah label yang bernama menu, int a menunjukkan sebuah variabel bertipe data integer atau angka yang bernama a, kemudian cout berfungsi untuk mencetak dan menampilkan string atau kalimat yang berada di daam tanda kutip 2. Cin digunakan untuk membaca yang menyimpan suatu nilai variabel, dimana variabel bernama a

Statementt switch digunakan untuk melakukan pemilihan ekspresi atau kondisi yang memeiliki nilai-nilai konstanta. Digunakan dalam pembuatan tampilan menu. Pada sintak ini pemilihan kondisi dari switch akan di simpan pada variabel a. case 1 atau pilihan 1 akan memanggil dan menampilkan function dari program vertical, case 2 akan memanggil function garis Horizontal, case 3 atan menampilkan function garis Diagonal, case 4 atau pilhan 4 menunjukkan bahwa program break atau melompat keluar dari statement switch program. Default berfungsi untuk pilihan variable yang tidak ada atau pilihan case yang tidak ada maka akan dijanlankan fungsi default ini, dan akan menampilkan kalimat “Anda salah memasukkan”, kemudian break atau program akan keluar dari statement switch dan menuju label menu



} Tanda kurung ini digunakan untuk menutup pengetikkan sintaks switch

Untuk menjalankan program, compile terlebih dahulu program untuk memastikan bahwa tidak ada file yang error. Dengan menekan tombol ctrl + f9 atau bisa dengan mengklik execute pada menu bar lalu bilih compile. Jika program berhasil maka compile done atau sukses

Kemudian pilih run untuk jalankan program, atau bisa langsung menjalankan namafile.exe (Tugas.exe) sesuai dengan nama yang anda simpan sebelumnya. Maka akan muncul tampilan seperti dibawah in :

Pilih salah-satu inputan

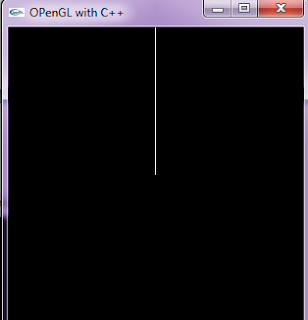

Untuk pilihan 1 (Garis Vertikal) memiliki syarat bahwa nilai Y awal harus sama dengan X tetap, berikut tampilannya:

Untuk pilihan 2 (Garis Horizontal) memiliki syarat bahwa nilai X awal harus sama dengan Y tetap, berikut tampilannya:

Untuk pilihan 3 (Garis Diagonal) memiliki syarat bahwa Nilai X0 dan Y0 harus bernilai 0 sedangkan untuk X1 dan Y1 Harus diisi dengan nilai selain 0 sebagai derajat pembuat garis.

Jika menginput angka 4, maka program akan berhenti atau berakhir.

Untuk melihat program nya bisa dilihat link dibawah ini.
Download
(scriptnya)

https://drive.google.com/open?id=0Bye9O-xmRnzecjBWU0JWeHBTYzA
(programnya)
